Technical data chart : Coefficient de rigidité en flexion (EIx)

La rigidité en flexion

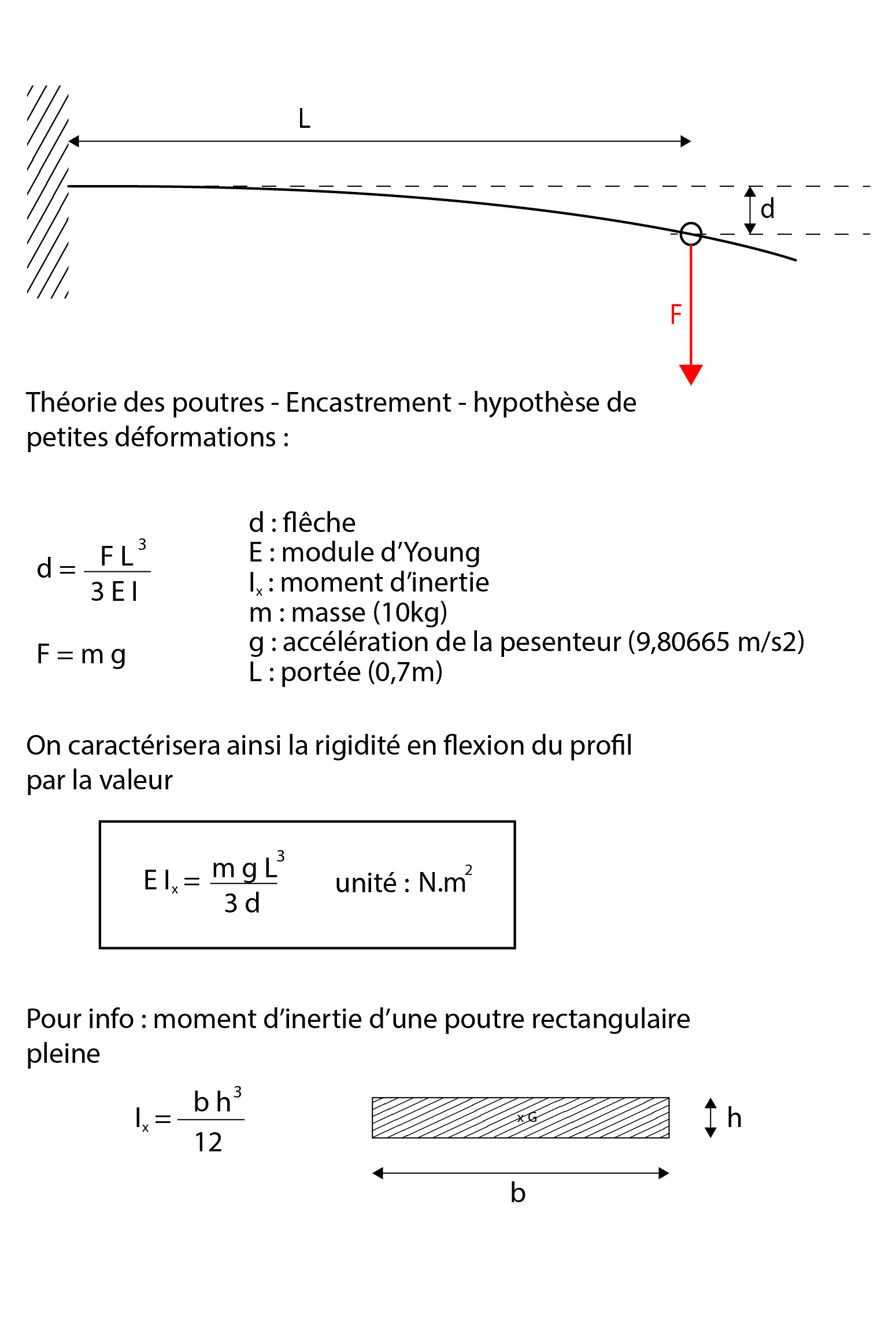

La rigidité en flexion est évaluée à partir des mesures de flexion du mat sur un banc. Le mat est soumis à un charge de 10kg positionnée à 70cm de l'encastrement.

La théorie des poutres, utilisée dans l'hypothèse des petites déformations, nous permet d'en déduire un coefficient de rigidité en flexion EIx à partir de la flêche mesurée. Cette valeur ne nous intéresse pas dans sa valeur absolue, mais permet de comparer de façon assez pertinante les différents foils entre eux. La valeur de 0 correspond au foil le plus souple parmi les modèles mesurés. La valeur de 100 correspond au foil le plus raide parmi les modèles mesurés par nos soins.

Pour une question de confidentialité industrielle, la visualisation des données de ce shéma est réservée aux administrateurs, et aux marques.



Que signifie cette mesure ?

Avec l'experience, nous avons constaté que les caractéristiques mécaniques du mat étaient souvent finement liées au comportement dynamique du foil. Sous l'effet du clapot, des rafales et des autres diverses perturbations, le foil se déforme, et le pilote ressent un certain niveau d'élasticité qui peut potentiellement compromettre le contrôle du flotteur en vol.

Même si il n'y a pas de lien direct établi (des exceptions existent), un mat très souple en flexion a souvent une influence négative sur la stabilité latérale du foil. Compte tenu des exceptions existantes, cette mesure ne suffit pas à caractériser un foil. Cependant, elle peut expliquer des comportements ressentis.
